メインメニュー:

摩擦材料:

Home > 製品案内 > 摩擦材料 > 硬質摩擦材

印刷用のページを表示

トンボNo.6150-RS1 硬質摩擦材

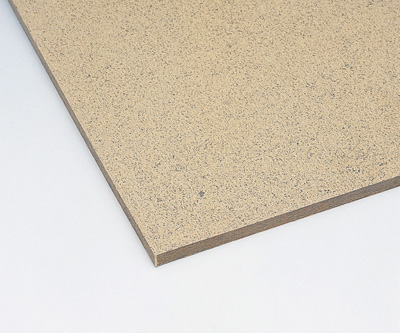

イメージ

厚さmm 幅mm 長さmm
3 300 300
4 300 300
5 300 300
6 300 300
8 300 300
10 300 300
  • アラミド繊維を主材とし、特殊熱硬化性合成樹脂、充填材を加え加圧、加熱成型したモールド系の硬質摩擦材です。
  • 産業機械等、幅広い分野に使用が可能な一般標準品です。
  • カット販売いたします。
項目 摩擦特性 物理特性
摩擦係数 摩耗率 ×10-7立方cm
/N・m
比重 圧縮 強さ
N/cm2
曲げ 強さ
N/mm2
硬さ (HB)
10/500/30
温 度(℃) 100 150 200 250 300 100 150 200 250 300
トンボ№6150-RS1 0.43 0.45 0.43 0.41 0.10 0.14 0.16 0.32 1.8 7000 29 18

注)上記数値は実測値で規格値ではありません。

■特性値の試験方法

  1. 摩擦特性:JIS D 4411(自動車用ブレーキライニング)による
         押付圧力:1MPa
         摺  速:7m/s
  2. 比  重:重さと体積の比
  3. 圧縮強さ:20㎜×20㎜×6t㎜を加圧したときの破壊強さ
  4. 曲げ強さ:JIS D 4311(自動車用クラッチフェーシング)による
  5. 硬  さ:JIS Z 2243(ブリネル硬さ試験方法)による

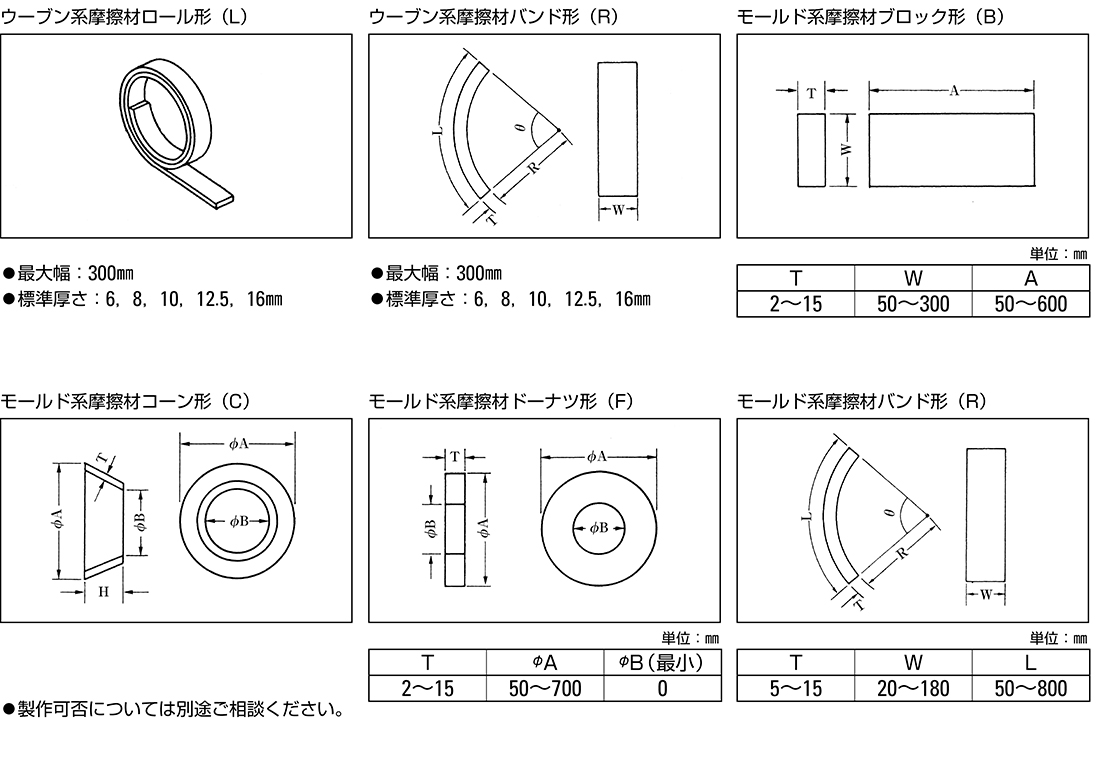

摩擦材の形状
