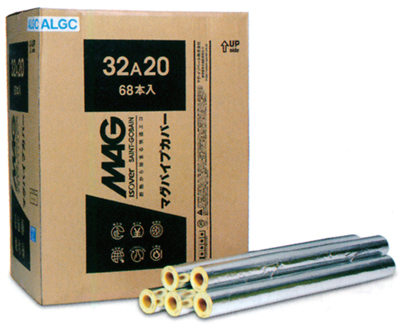

アルミ箔[厚さ0.02㎜、JIS-H4160]とガラスクロス[厚さ0.11㎜、JIS-R3414-EP11E]を接着剤[水溶性アクリル系樹脂]で貼り合わせた製品です。
アルミガラスクロス(防湿材)
商品番号 | JISによる 呼び径 |
寸法(㎜) | 入数 | 平均温度70℃ における熱伝導率 (W/m・K) |
JIS規格 | 国土交通大臣認定 不燃材料 |
|||||
内径 | 外径 | 厚さ* | 長さ | A9504 | A6301 | A9521 | |||||
15A20-ALGC | 15A | 22 | 62 | 20 | 1,000 | 119 | 0.043以下 | ● | NM-0748 クラフト紙裏貼 アルミニウムはく貼/ グラスウール保温板 |
||
20A20-ALGC | 20A | 27 | 67 | 20 | 1,000 | 104 | ● | ||||
25A20-ALGC | 25A | 34 | 74 | 20 | 1,000 | 86 | ● | ||||
32A20-ALGC | 32A | 43 | 83 | 20 | 1,000 | 68 | ● | ||||
40A20-ALGC | 40A | 49 | 89 | 20 | 1,000 | 56 | ● | ||||
50A20-ALGC | 50A | 61 | 101 | 20 | 1,000 | 42 | ● | ||||
65A20-ALGC | 65A | 76 | 116 | 20 | 1,000 | 34 | ● | ||||
80A20-ALGC | 80A | 89 | 129 | 20 | 1,000 | 28 | ● | ||||
100A25-ALGC | 100A | 114 | 164 | 25 | 1,000 | 18 | ● | ||||
125A25-ALGC | 125A | 140 | 190 | 25 | 1,000 | 12 | ● | ||||
150A25-ALGC | 150A | 165 | 215 | 25 | 1,000 | 10 | ● |
※「*」はJIS規格上の呼び厚さに基づいた表示となります。
●JIS A9504 人造鉱物繊維保温材(F☆☆☆☆)
※密度は45~90㎏/m3(JIS A9504)となります。
