製品番号 | 標準寸法 mm | Z方向 標準荷重 (kgf) |
Z方向 ばね定数 KZ (kgf/cm) |
剛性比 Kx/Kz |
||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|

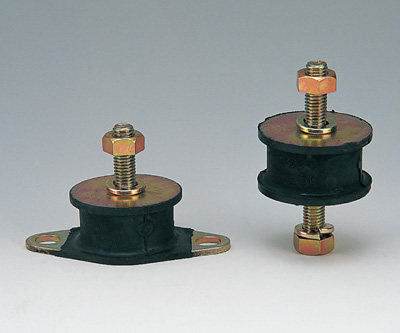

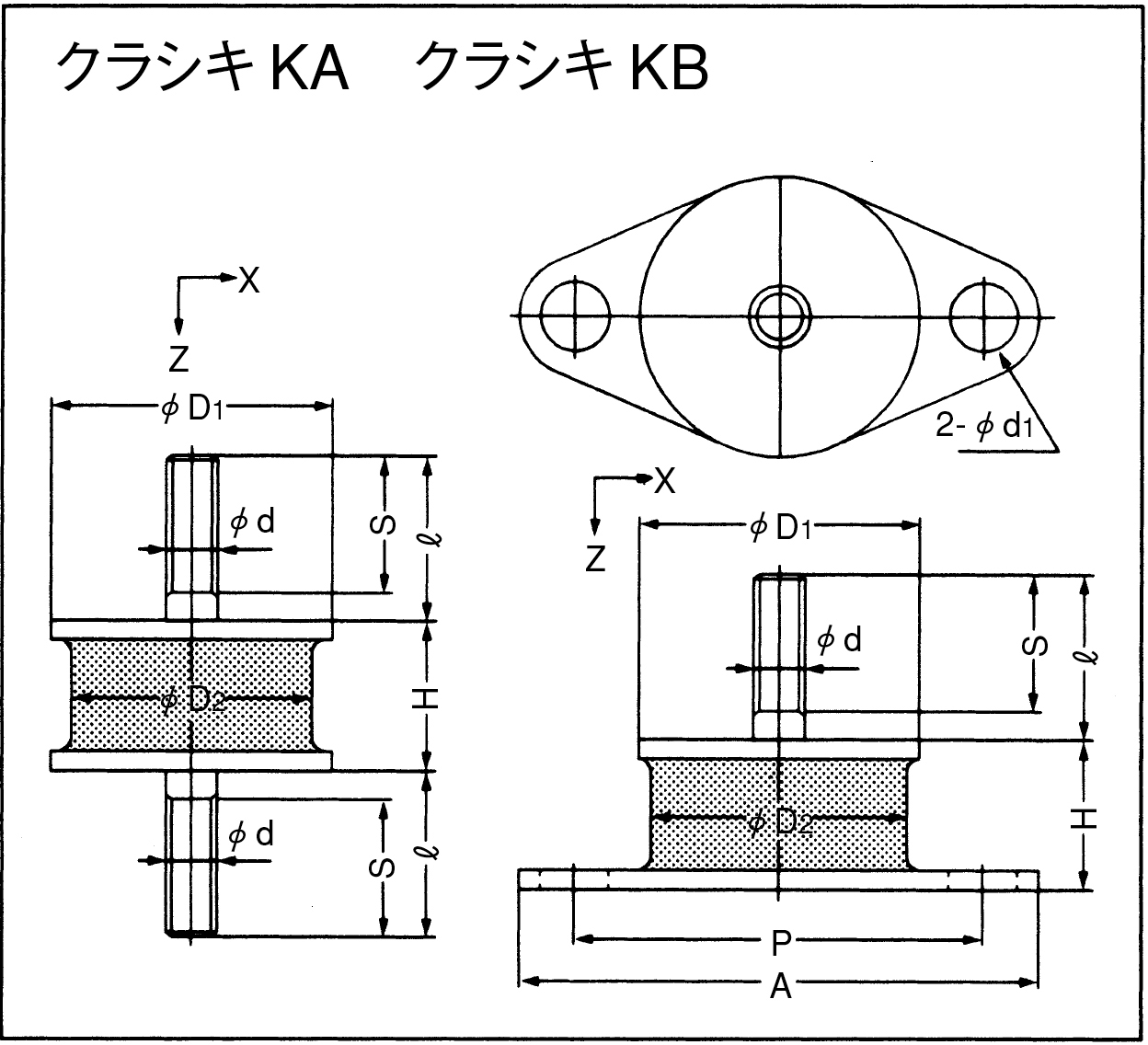

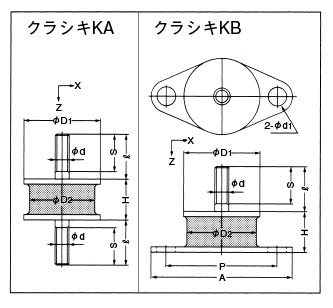

D1 | D2 | H | d | I | S | A | P | d1 | ||||
KA-12 | 12 | 10 | 16 | M5 | 12 | 11 | 3~8 | 38 | 0.2 | |||
KA-15 | 15 | 12 | 15 | M5 | 15 | 12 | 6~13 | 75 | 0.2 | |||
KA(KB)-20 | 20 | 15 | 15 | M6 | 15 | 12 | 49 | 36 | 7 | 10~16 | 130 | 0.15 |
KA(KB)-20-20h | 20 | 15 | 20 | M6 | 15 | 12 | 49 | 36 | 7 | 6~10 | 80 | 0.19 |
KA(KB)-25 | 25 | 20 | 18 | M6 | 18 | 15 | 56 | 42 | 7 | 13~25 | 200 | 0.16 |
KA(KB)-25-27h | 25 | 20 | 27 | M6 | 18 | 15 | 56 | 42 | 7 | 9~16 | 95 | 0.2 |
KA(KB)-30 | 30 | 25 | 18 | M8 | 24 | 20 | 63 | 48 | 7 | 25~50 | 350 | 0.16 |
KA(KB)-30-26h | 30 | 25 | 26 | M8 | 24 | 20 | 63 | 48 | 7 | 20~35 | 170 | 0.19 |
KA(KB)-35 | 35 | 30 | 26 | M8 | 24 | 20 | 69 | 53 | 9 | 25~50 | 240 | 0.17 |
KA(KB)-35-35h | 35 | 30 | 35 | M8 | 24 | 20 | 69 | 53 | 9 | 20~38 | 150 | 0.2 |
KA(KB)-40 | 40 | 34 | 25 | M8 | 30 | 25 | 76 | 60 | 9 | 37~95 | 350 | 0.17 |
KA(KB)-40-33h | 40 | 34 | 33 | M8 | 30 | 25 | 76 | 60 | 9 | 25~55 | 220 | 0.19 |
KA(KB)-50 | 50 | 42 | 27 | M10 | 30 | 25 | 93 | 73 | 11.5 | 60~125 | 620 | 0.17 |
KA(KB)-50-40h | 50 | 42 | 40 | M10 | 30 | 25 | 93 | 73 | 11.5 | 45~90 | 280 | 0.19 |
KA(KB)-60 | 60 | 52 | 30 | M12 | 35 | 32 | 104 | 84 | 11.5 | 105~205 | 880 | 0.16 |
KA(KB)-60-34h | 60 | 52 | 34 | M12 | 35 | 32 | 104 | 84 | 11.5 | 105~215 | 660 | 0.18 |
KA(KB)-60-58h | 60 | 52 | 58 | M12 | 35 | 32 | 104 | 84 | 11.5 | 70~140 | 280 | 0.2 |
KA(KB)-80 | 80 | 70 | 40 | M12 | 45 | 40 | 136 | 108 | 13.5 | 235~425 | 1,380 | 0.15 |
KA(KB)-80-55h | 80 | 70 | 55 | M12 | 45 | 40 | 136 | 108 | 13.5 | 150~300 | 670 | 0.17 |
KA(KB)-100 | 100 | 90 | 50 | M16 | 55 | 50 | 166 | 134 | 13.5 | 315~630 | 1,640 | 0.14 |
KA(KB)-100-70h | 100 | 90 | 70 | M16 | 55 | 50 | 166 | 134 | 13.5 | 175~365 | 760 | 0.18 |
KA(KB)-120 | 120 | 110 | 60 | M16 | 51 | 50 | 210 | 160 | 18 | 400~785 | 2,200 | 0.13 |
KA(KB)-150 | 150 | 140 | 62 | M20 | 55 | 55 | 250 | 190 | 22 | 650~1,300 | 4,050 | 0.11 |
ボルト1本に六角ナット、スプリングワッシャが各1個付きます。
ゴム材質は天然ゴム配合、硬さ A60を標準とします。
