トンボNo.9027　PTFEモールドパッキン

トンボNo.9027

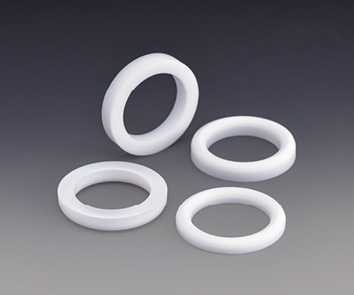

• PTFEモールドパッキンの使用例

• 構造　PTFE樹脂を旋盤加工により、下表の断面形状VH形、VL形、D形に成形した、オートリップシールタイプのパッキンです。
  高温、高圧用に、充塡材入りも製作可能です。
• 特長　1.ほとんどの流体に使用できます。
  　　　　2.PTFE樹脂製のため、ステムとの摩擦抵抗が小さく、固着もしません。
  　　　　3.使用流体を汚染させません。
  　　　　4.各種充塡材を使用することにより、高温、高圧用や、耐摩耗性に優れた製品を
  　　　　　製作することができます。
• 適用流体　水系流体（水、蒸気）、油系流体（油、熱媒油）、有機溶剤、炭化水素、ガス系流体（水素、アンモニア）、化学薬品、腐食性流体（酸化性流体を除く）
  アルカリ金属、極めて強力な酸化剤には使用できない場合があります。
  　注意

  • パッキンにトンボNo.9401（ふっ素グリース）などを塗布して、リップを傷つけないようにしてください。
  • 低圧ガスの場合、トンボNo.9401（ふっ素グリース）などを塗布し、スプリングを併用してください。［推奨スプリング圧0.8MPa］
  • シャフトの表面仕上げ精度は、1.6μmRa以上にしてください。
  • 120℃以上の場合は、充塡材入りナフロンPTFEモールドパッキンをご使用ください。
• 使用可能範囲


  最高使用温度	200℃（各種充塡材との組み合わせ） 120℃（PTFEのみ）
  最高使用圧力	30Mpa メタルスペーサーとの組み合わせにより、高圧の使用も可能です。

• 使用圧力と使用パッキン数、用途、形状


  内容　　　　形名	VH形	VL形	D形
  使用圧力　MPa	2〜30	〜3	〜2
  使用パッキン数	2〜5MPa　3個	3〜4個	1〜3個
  	5〜15MPa　4個
  	15〜30MPa　6個
  用途	高圧用バルブ、ピストン、プランジャー	低圧用バルブ、コントロールバルブ	低圧用バルブ、メカニカルシール>
  形状

• 軸径とPTFEモールドパッキンの幅（3タイプ共通）
  単位：（㎜）


  軸　　径（d）	パッキン幅
  5〜10	3〜5
  10〜20	4〜6.5
  20〜30	5〜8
  30〜40	5〜10
  40〜65	7〜10
  65〜125	8〜12.5
  125〜250	9.5〜16

• 充塡材入りPTFEモールドパッキンの種類


  トンボNo.9027　−　H（形状記号）　−　G20（材質記号）

  品　番	断面 形状	形状 記号	充填材	材質記号	特　性
  トンボNo.9027	VH形	H	なし	なし
  	VL形	L	ガラスファイバー	G20	機械的特性、耐摩耗性を大幅に改良
  	D形	D	ガラスファイバー＋グラファイト	GGR	高温荷重下の耐クリープ性が向上 熱伝導が良好、耐薬品性にも優れる
  			ガラスファイバー	CF10	圧縮強度、耐摩耗性が向上 特に高温領域でのクリープ性と水中での耐摩耗性が優れる

• PTFEモールドパッキンの標準寸法


  　<< PDFファイルをダウンロードしてご覧ください。
