パッキンツール　バルカー式

イメージ

イメージ

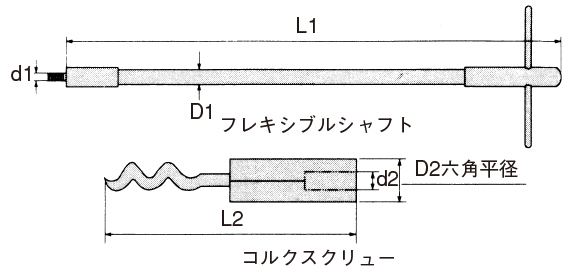

フレキシブルシャフト コルクスクリュー 全長 使用範囲
パッキン
スペース
番号 シャフト
の径D1		 長さの
寸法L1		 ネジの
寸法d1		 個数 番号 六角平
の径D2		 長さの
寸法L2		 ネジの
寸法d2		 個数
No.1 5.0 200 M4 2 No.11 6 40 M4 3 240 8以上
No.2 6.3 235 M6 2 No.12 8 45 M6 3 280 10〃
No.3 8.0 295 M8 2 No.13 12 65 M8 3 360 14〃
  • パッキンの取り替え作業を容易に、しかも正確に行う工具です。
  • グランドパッキンの太さが8mm以上であれば使用可能です。
    重量1.3kg/セット。
    1. パッキン引抜工具
      1. フレキシブルシャフト　3種6本
      2. コルクスクリュー　3種9個
      3. ソリッドフック　1本
    2. パッキン挿入工具 パッキンタンパー　2種2本
  • セット単位が割安です。シャフト、スクリューはバラ売いたします。
  • 使用方法

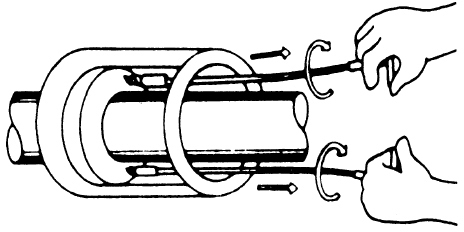

    フレキシブルシャフトにコルクスクリューをねじ込み、レンチで固く締め2本のフックをパッキンリングの径の反対の2点にねじ込み、ハンドルを引くと容易にパッキンを抜きとることができます。

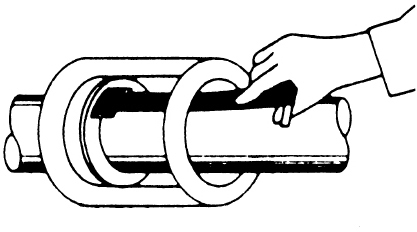

    パッキンみぞとしゅう動部分の径に適応したタンパーで、パッキンを一巻ごとに円周に沿って静かに押しながら正しい位置に装備します。
    図A 図B
    イメージ イメージ
