ビニールサクションホース(クラレ ネオパール)

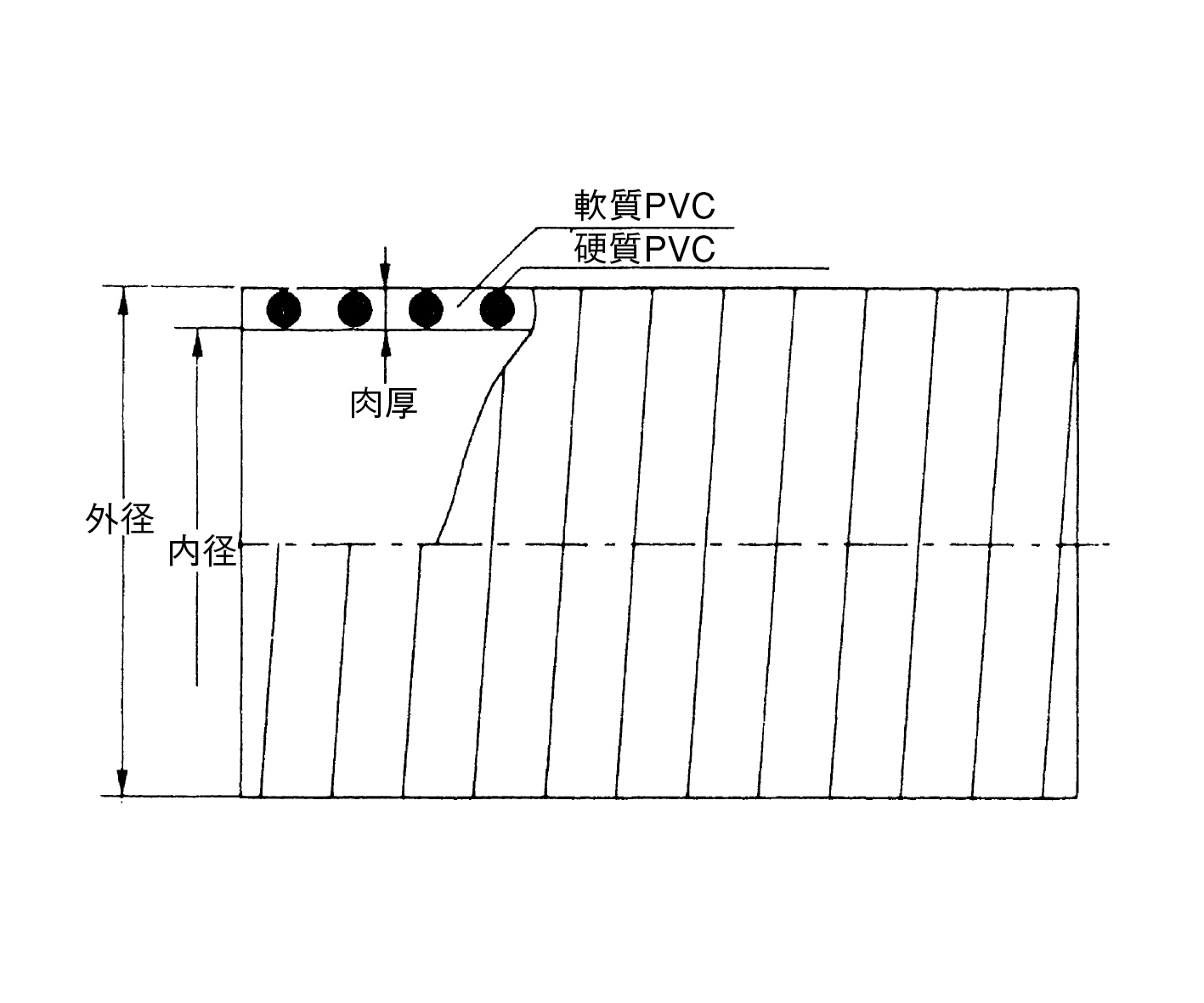

イメージ

イメージ

呼び 内径 mm 外径 mm 肉厚 mm 標準重量 g/m 許容圧力常温 Mpa 耐負圧力常温 MPa 許容曲げ半径常温 mm 定尺 m
○19 19.4 24.4 2.5 220 0.45 -0.10 150 50
○25 25.4 31.8 3.2 360 0.45 -0.10 150 50
○32 31.8 39 3.6 500 0.45 -0.10 200 50
○38 38.2 46.4 4.1 670 0.45 -0.10 260 50
○50 50.8 60 4.6 1,000 0.40 -0.10 350 50
○65 63.5 73.9 5.2 1,500 0.40 -0.10 480 50
○75 76.2 87.6 5.7 1,850 0.35 -0.10 570 50
○90 88.9 101 6.1 2,280 0.30 -0.10 750 20
○100 101.6 115.2 6.8 2,900 0.30 -0.10 870 20
125 127 142.2 7.6 4,000 0.25 -0.10 1,200 20
150 152.4 170.2 8.9 5,700 0.25 -0.10 1,500 20、30
200 203.2 226 11.6 9,900 0.20 -0.10 2,100 5
250 254 286 16 17,000 0.15 -0.10 3,000 5
300 304.8 336.8 16 20,600 0.10 -0.09 3,900 5
  • 使用温度範囲は、使用温度によって許容圧力は変わりますが、-10~50℃を目安にして下さい。
    (連続使用の場合は40℃以下としてください。)
  • サクション(吸引)、デリバリー(吐出)共用です。
    特にデリバリーに適します。
  • トータクC型、カナフレックスC型、タイガースF型、トーヨープラス型相当品。
  • 内外面とも平滑です。
  • カット販売いたします。○標準在庫品。
