ビニールサクションホース（クラレ DS-3型）

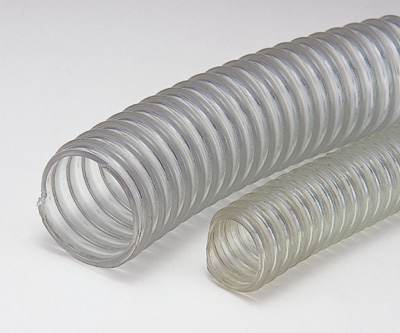

イメージ

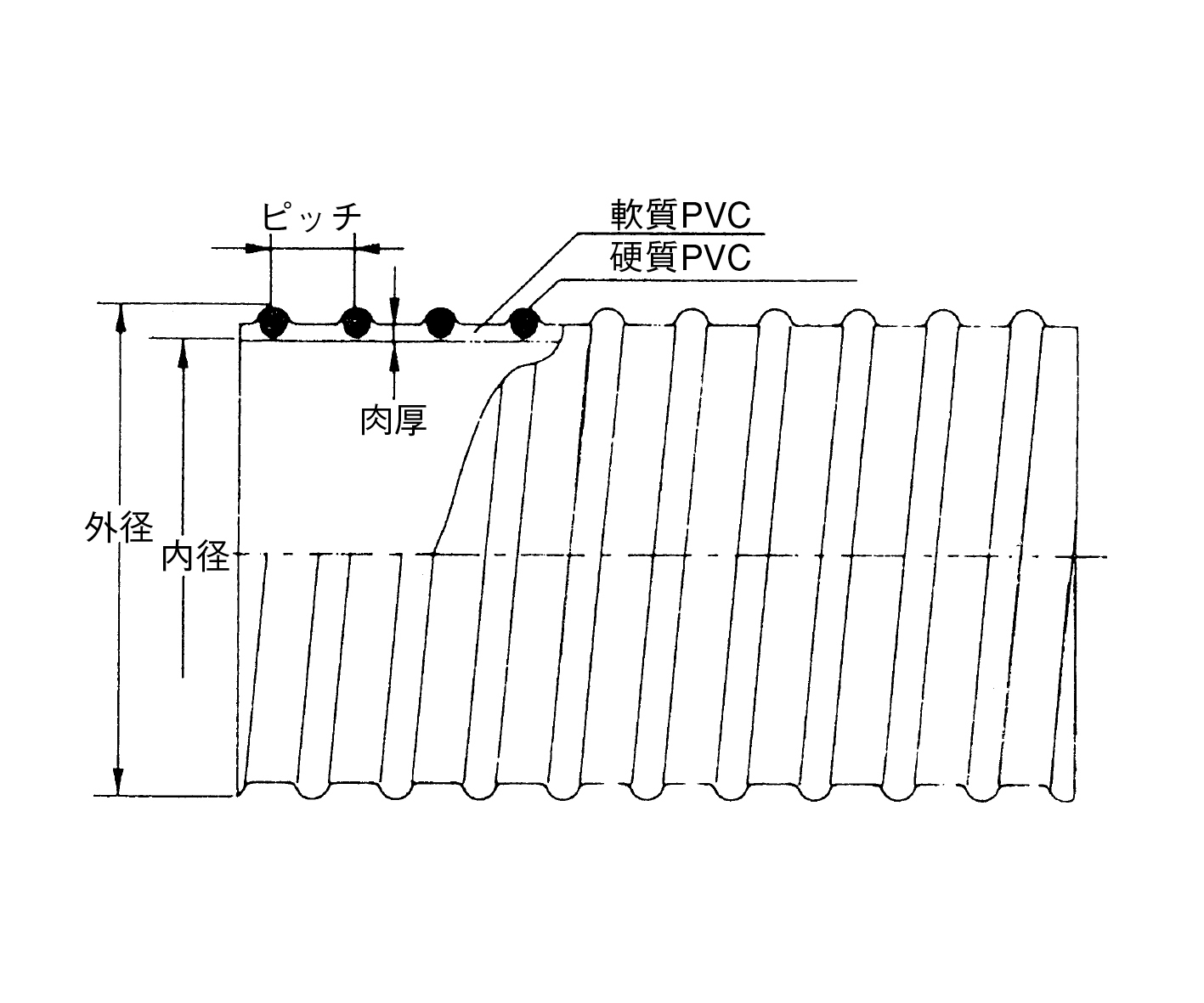

イメージ

呼び

内径
mm

 外径
mm		 肉厚
mm		 ピッチ
mm		 標準重量
g/m		 許容圧力
常温
MPa		 耐負圧力
常温
MPa		 許容曲げ半径
常温
mm		 定尺
m
○25 25.4 33 1.3 7.5 300 0.15 -0.10 110 50
○32 31.8 40 1.5 8.4 400 0.15 -0.10 120 50
○38 38.2 47.5 1.7 10.4 500 0.15 -0.10 140 50
○50 50.8 61.7 2 11.4 800 0.15 -0.10 180 50
○65 63.5 78 2.4 13.5 1200 0.15 -0.10 230 50
○75 76.2 92.9 2.8 16.3 1740 0.15 -0.10 290 50
○90 88.9 108.2 3.2 18.6 2200 0.10 -0.10 360 20
○100 101.6 122.8 3.5 20.3 2700 0.10 -0.10 420 20
125 127 152.2 4.3 22 4200 0.10 -0.10 630 20
150 152.4 180.5 5 25.5 5800 0.10 -0.10 840 20
200 203.2 234.4 6.6 27.5 7500 0.10 -0.10 1360 20
  • 使用温度範囲は、使用温度によって許容圧力は変わりますが、－10～50℃を目安にして下さい。
    （連続使用の場合は40℃以下としてください。）
  • サクション（吸引）、デリバリー（吐出）共用です。
    特にサクションに適します。
  • トータクA型、カナフレックスA型、タイガースWT型相当品。
  • 外面がスパイラルの凹凸で屈曲性に優れます。
  • カット販売いたします。○標準在庫品。
