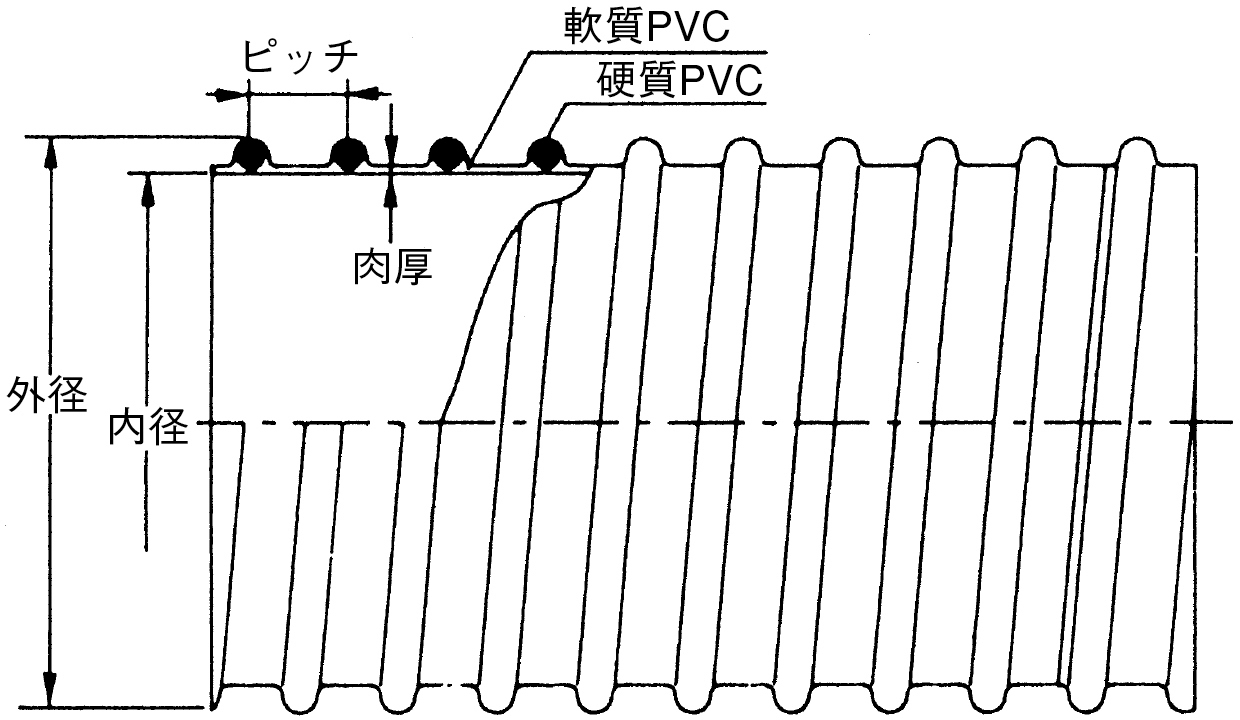

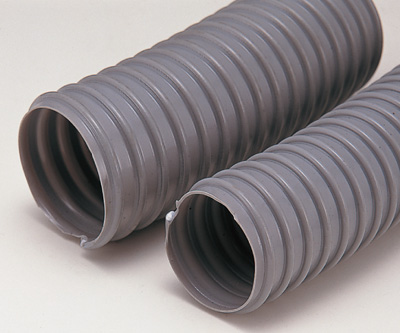

ダクトホース（クラレ AD-2型）　50℃以下

イメージ

イメージ

呼び 内径 mm 外径 mm 肉厚 mm ピッチ mm 標準重量 g/m 許容
圧力
常温MPa		 耐負
圧力
常温MPa		 最小曲げ半径25℃ mm 定尺 m
○25 25.4 31.4 0.8 7.4 180 0.08 -0.07 25 20、30、50
○32 31.8 38 0.8 8.7 230 0.07 -0.07 30 20、30、50
○38 38.2 44.5 0.8 9.3 290 0.06 -0.06 40 20、30、50
○50 50.8 57.8 0.8 11.2 380 0.05 -0.04 50 20、30、50
○65 63.5 71.2 0.8 12 510 0.04 -0.04 70 20、30、50
○75 76.2 84.6 0.8 15 650 0.04 -0.03 80 20、30
○90 88.9 97.7 0.8 16 780 0.04 -0.02 100 20、30
○100 101.6 110.8 0.8 17 880 0.04 -0.02 115 20、30
○125 127 137.6 0.8 19 1160 0.04 -0.02 145 20
○150 152.4 164.8 0.8 20.3 1650 0.04 -0.02 175 20
○175 177.8 191 0.8 21.5 2000 0.04 -0.01 190 20
○200 203.2 217.2 0.8 23 2430 0.04 -0.01 210 20
225 228.6 243.1 1.1 24 2840 0.03 -0.01 240 10
250 254 268.5 1.1 24 3180 0.03 -0.005 270 10
275 280 298 1.1 25.5 4380 0.03 -0.005 315 10
300 304 322 1.1 25.5 4810 0.03 -0.005 380 10
  • 連続使用温度範囲は、使用条件により異なりますが、－10～＋50℃を目安にして下さい。（連続使用の場合は40℃以下としてください。）
  • 機械、その他の集排塵、送排気用。洗濯機や流し台の排水用。
  • カット販売いたします。○標準在庫品

イメージ

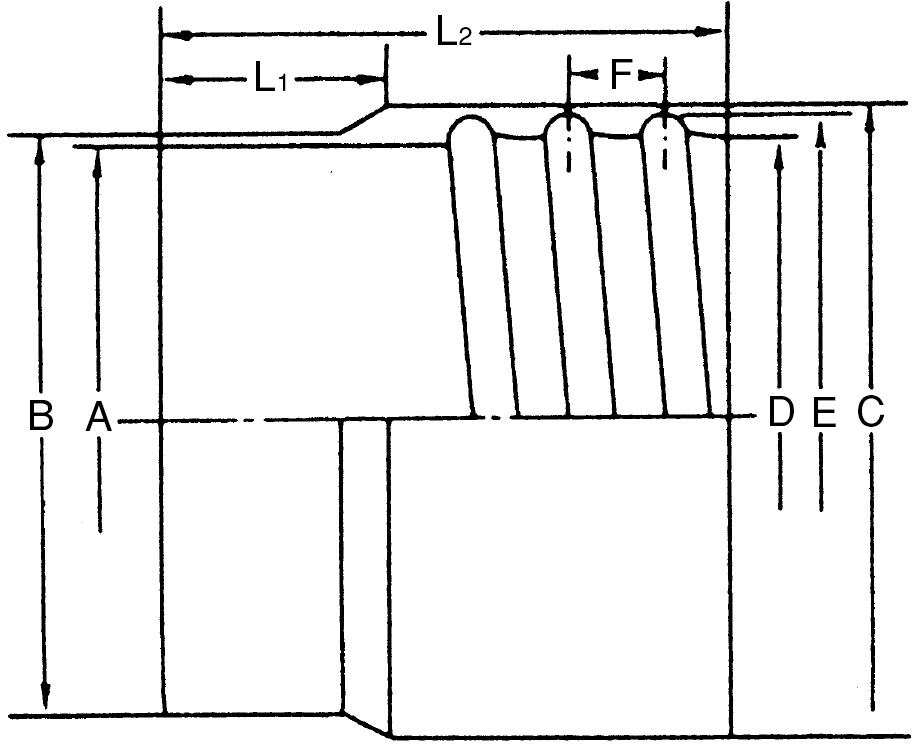

AD－2型用 PVCカフス（グレー：導電配合）

サイズ
㎜		 A B C D E F L1 L2
25 25.4 30.4 36.6 27.0 32.6 7.4 29 59
32 32.0 37.0 45.0 33.6 39.5 8.7 41 74
38 38.0 44.0 52.6 38.6 46.6 9.2 44 87
50 50.0 58.0 66.6 52.6 60.6 11.0 49 97
65 65.0 70.8 79.5 65.6 72.7 12.0 49 98
75 76.2 83.2 90.4 77.8 86.4 14.8 40 88
90 89.5 95.5 105.4 90.5 98.4 15.8 50 98
100 101.6 109.6 119.5 105.2 114.2 17.1 45 109
125 127.0 135.0 145.7 128.6 139.7 18.8 61 127
150 152.4 160.4 174.9 154.0 166.9 20.0 74 152
  • 挿入しにくい場合は、水、石鹸水等を塗布すると容易に挿入できます。
  • 1個単位での販売です。

AD－2型用 ゴムカフス（グレー）

サイズ
㎜		 A B C D E F L1 L2
175 175.0 186.0 197.5 179.4 192.3 21.5 70 144
200 203.2 209.2 222.2 203.4 218.8 18.5 52 100
250 254.0 264.0 276.0 256.2 270.0 24.0 71 153
300 305.0 315.0 329.8 306.2 323.8 25.5 72 160
  • 挿入しにくい場合は、水、石鹸水等を塗布すると容易に挿入できます。
  • 1個単位での販売です。
