大口径Oリング 送り焼き

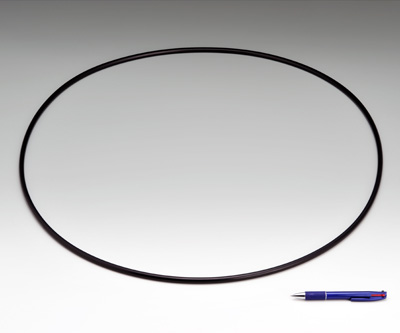

イメージ

  • 専用金型なしで、必要なサイズのOリングを作れるのが送り焼き方式です。
  • 通常の2枚型式のプレス方式では、大口径になるほど、金型のサイズが比例し、金型の費用や作業性が大きく不利になるうえ、ある程度の大きさより製作が不可能となります。そのため、U溝を上下の型に彫り込み、原料ゴムを補充しながら製作する方法です。
  • 内径φ300以上のものから、加硫による継ぎ合わせで製作できるため、少量ロットの大口径Oリングは低コストで製作可能です。Oリングの太さはφ3~φ20です。
    また、加硫による継ぎ合せ方式のため、継目の強度低下はなく、寸法精度も、金型による成形のため安定しています。ただし、受注製作品であるため納期がかかります。
  • 1個単位の販売です。ご希望のサイズ(線径×内径)をご指示ください。

製品公差表  材料:NBR-70(単位:mm)

線径
内径
1.5~2.9 3.0~5.0 5.1~7.9 8.0~8.9 9.0~9.9 10.0~12.9 13.0~15.9 16.0~20.0
±0.10 ±0.13 ±0.15 ±0.20 ±0.25 ±0.30 ±0.39 ±0.48
300以上 400未満 ±2.8 ±2.8 ±2.8 ±2.8 ±2.8 ±2.8 ±2.8 ±2.8
400以上 450未満 ±3.0 ±3.0 ±3.0 ±3.0 ±3.0 ±3.0 ±3.0 ±3.0
450以上 500未満 ±3.3 ±3.3 ±3.3 ±3.3 ±3.3 ±3.3 ±3.3 ±3.3
500以上 550未満 ±3.7 ±3.7 ±3.7 ±3.7 ±3.7 ±3.7 ±3.7 ±3.7
550以上 600未満 ±4.0 ±4.0 ±4.0 ±4.0 ±4.0 ±4.0 ±4.0 ±4.0
600以上 650未満 ±4.6 ±4.6 ±4.6 ±4.6 ±4.6 ±4.6 ±4.6 ±4.6
650以上 700未満 ±4.6 ±4.6 ±4.6 ±4.6 ±4.6 ±4.6 ±4.6 ±4.6
700以上 750未満 ±4.6 ±4.6 ±4.6 ±4.6 ±4.6 ±4.6 ±4.6 ±4.6
750以上 800未満 ±5.1 ±5.1 ±5.1 ±5.1 ±5.1 ±5.1 ±5.1 ±5.1
800以上 850未満 ±5.7 ±5.7 ±5.7 ±5.7 ±5.7 ±5.7 ±5.7 ±5.7
850以上 900未満 ±5.7 ±5.7 ±5.7 ±5.7 ±5.7 ±5.7 ±5.7 ±5.7
900以上 1000未満 ±6.4 ±6.4 ±6.4 ±6.4 ±6.4 ±6.4 ±6.4 ±6.4
1000以上 1100未満 ±7.2 ±7.2 ±7.2 ±7.2 ±7.2 ±7.2 ±7.2 ±7.2
1200以上 1300未満 ±7.2 ±7.2 ±7.2 ±7.2 ±7.2 ±7.2 ±7.2 ±7.2
1300以上 1400未満 ±7.2 ±7.2 ±7.2 ±7.2 ±7.2 ±7.2 ±7.2 ±7.2
1400以上 1500未満 ±7.2 ±7.2 ±7.2 ±7.2 ±7.2 ±7.2 ±7.2 ±7.2
1500以上 1600未満 ±8.8 ±8.8 ±8.8 ±8.8 ±8.8 ±8.8 ±8.8 ±8.8
1600以上 1700未満 ±9.4 ±9.4 ±9.4 ±9.4 ±9.4 ±9.4 ±9.4 ±9.4
1700以上 1800未満 +10,−10.4 +10,−10.4 +10,−10.4 +10,−10.4 +10,−10.4 +10,−10.4 +10,−10.4 +10,−10.4
1800以上 1900未満 +10,−11.2 +10,−11.2 +10,−11.2 +10,−11.2 +10,−11.2 +10,−11.2 +10,−11.2 +10,−11.2
1900以上 2000未満 +10,−11.7 +10,−11.7 +10,−11.7 +10,−11.7 +10,−11.7 +10,−11.7 +10,−11.7 +10,−11.7
2000以上 2500未満 +12,−12.5 +12,−12.5 +12,−12.5 +12,−12.5 +12,−12.5 +12,−12.5 +12,−12.5 +12,−12.5
2500以上 3000未満 +12,−13.3 +12,−13.3 +12,−13.3 +12,−13.3 +12,−13.3 +12,−13.3 +12,−13.3 +12,−13.3
3000以上 3500未満 +12,−14.1 +12,−14.1 +12,−14.1 +12,−14.1 +12,−14.1 +12,−14.1 +12,−14.1 +12,−14.1
3500以上 4000未満 +12,−14.9 +12,−14.9 +12,−14.9 +12,−14.9 +12,−14.9 +12,−14.9 +12,−14.9 +12,−14.9
4000以上 4500未満 +12,−15.7 +12,−15.7 +12,−15.7 +12,−15.7 +12,−15.7 +12,−15.7 +12,−15.7 +12,−15.7
4500以上 5000未満 +12,−16.5 +12,−16.5 +12,−16.5 +12,−16.5 +12,−16.5 +12,−16.5 +12,−16.5 +12,−16.5
5000以上 5500未満 +12,−17.6 +12,−17.6 +12,−17.6 +12,−17.6 +12,−17.6 +12,−17.6 +12,−17.6 +12,−17.6
5500以上 6000未満 +12,−18.6 +12,−18.6 +12,−18.6 +12,−18.6 +12,−18.6 +12,−18.6 +12,−18.6 +12,−18.6
6000以上   +0.2%
−0.3%
+0.2%
−0.3%
+0.2%
−0.3%
+0.2%
−0.3%
+0.2%
−0.3%
+0.2%
−0.3%
+0.2%
−0.3%
+0.2%
−0.3%

FKM-70の内径公差は上記の1.3倍、VMQ-70は1.5倍になります。
