Oリング用バックアップリング

イメージ

  • 種類・形状 (JIS B2401-4（旧JIS B2407）)
    種類 材料 色 形状
    T1 四ふっ化エチレン樹脂 乳白色 スパイラル
    T2 四ふっ化エチレン樹脂 乳白色 バイアスカット
    T3 四ふっ化エチレン樹脂 乳白色 エンドレス
  • Oリング使用時に、圧力が過大（7MPa以上）ですきまからOリングがはみ出すようなときは、バックアップリングを併用してください。
  • 使用上の効果はエンドレスが優れていますが、装着はバイヤスカット、スパイラルが便利です。両方から圧力のかかる場合Oリングの両側に装着し、一方向から圧力のかかる場合圧力と反対側に1個装着します。
  • 種類としてはT2のバイアスカットがよく使用されています。
  • 1個単位の販売です。

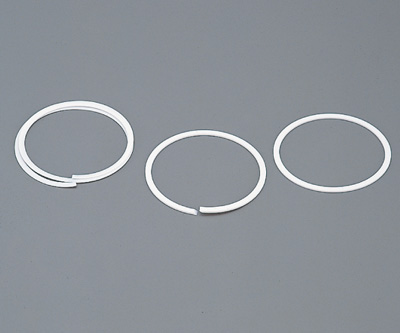

スパイラル（T1）

スパイラル（T1）

バイヤスカット（T2）

バイヤスカット（T2）

エンドレス（T3）

エンドレス（T3）
