ゲージグラス管(水面計ガラス管)

イメージ

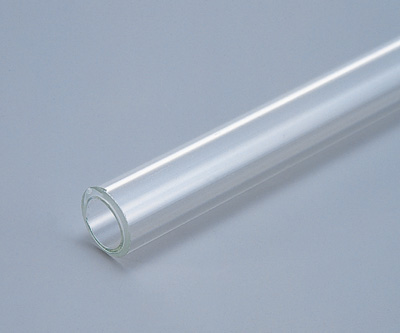

●ゲージグラス管

外径mm 厚mm 最大長さmm
9.0 1.6 2000
12.0 2.0 2000
15.5 2.4 2000
18.5 2.7 3000
25.0 3.0 2000

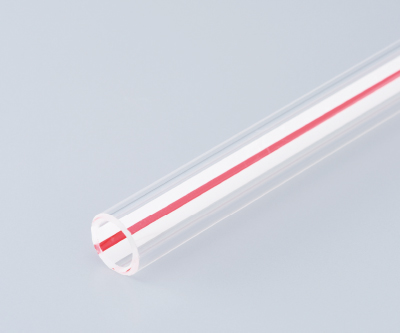

●赤線テープ貼りゲージグラス管

外径mm 厚mm 最大長さmm
9.0 1.6 2000
12.0 2.0 2000
15.5 2.4 2000
18.5 2.7 2000
25.0 3.0 2000
  • 液体がレンズの作用をして赤線によって液面レベルが3倍に拡大され非常に明瞭になります。

●耐熱ゲージグラス管(硼珪酸(ほうけいさん)ガラス管)

外径 肉厚 最大長さmm
mm ± mm ±
9.0 0.5 1.6 ±0.2 2100
12.0 0.5 2.0 ±0.2 2100
15.5 0.5 2.4 ±0.3 2100
18.5 0.5 2.7 ±0.3 2100
24.8 0.8 3.0 ±0.3 2100

●アクリルパイプ

外径mm 内径mm 長さmm
10 7 2000
12.5 8 2000
16 9 2000
19 14 2000
25 19 2000

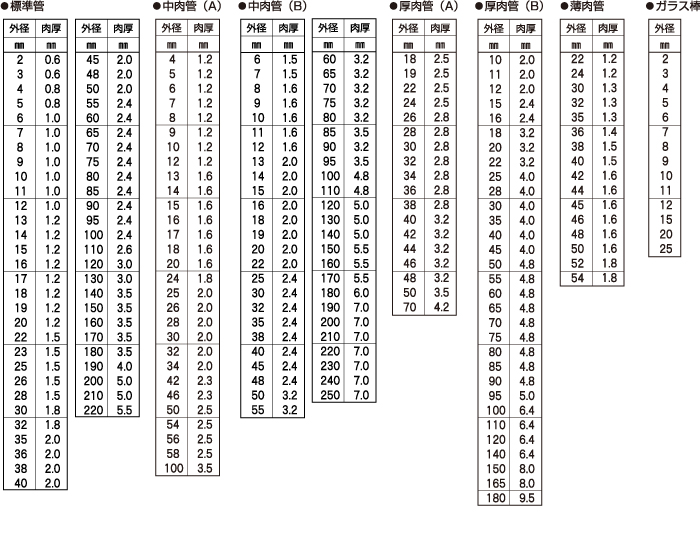

耐熱ガラス管・丸棒規格表(最大長さ1500mm)

(硼ほう珪けい酸さんガラス管:AGCテクノグラス㈱品番CTE33)
