覗(のぞ)き窓用ガラスの強度計算

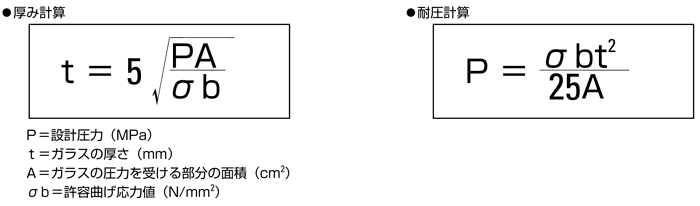

イメージ

●材質別許容曲げ応力値(N/mm2

種 類 品 名 σb=許容曲げ応力値(N/mm2
石英 石英ガラス 5
低膨張ほう珪酸塩 テンパックス強化(8mm以上) 12
低膨張ほう珪酸塩 テンパックス強化(6.5mm以下) 10
低膨張ほう珪酸塩 テンパックス(未強化品) 3.36
ソーダガラス 普通強化ガラス(4mm以上) 15
ソーダガラス 普通ガラス(未強化品)(生硝子) 5
超耐熱結晶化ガラス ネオセラム 10

上記曲げ応力値には安全率1/10を含んでいます。(たとえば普通強化ガラスは許容曲げ応力150N/mm2の1/10の数値、石英ガラスは許容曲げ応力50N/mm2の1/10の数値)
※許容曲げ応力値は保障値ではありません。(参考値)
