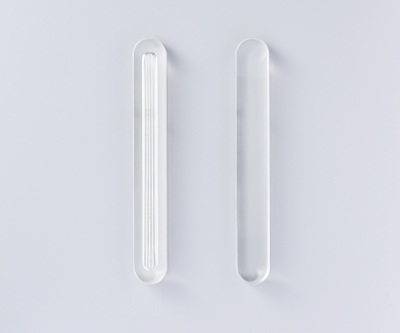

ゲージグラス(平形水面計ガラス)

イメージ

イメージ イメージ イメージ

耐熱温度 常用使用温度:260℃
最高使用温度:290℃

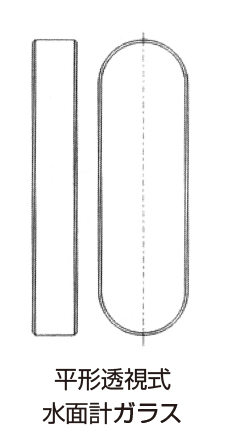

  • 平形水面計ガラス寸法表
    呼び JIS B 8211 呼び JIS B 8211 厚さ㎜ 幅㎜ 長さ㎜ 可視長さ㎜
    反射式#1 透視式#1 17 34 114 90
    反射式#2 透視式#2 17 34 140 115
    反射式#3 B 165 透視式#3 PA 165 17 34 165 140
    反射式#4 B 190 透視式#4 PA 190 17 34 190 165
    反射式#5 B 220 透視式#5 PA 220 17 34 220 195
    反射式#6 B 250 透視式#6 PA 250 17 34 250 225
    反射式#7 B 280 透視式#7 PA 280 17 34 280 255
    反射式#S7 透視式#S7 17 34 300 275
    反射式#8 B 320 透視式#8 PA 320 17 34 320 295
    反射式#9 B 340 透視式#9 PA 340 17 34 340 315
    反射式#10 透視式#10 17 34 400 375
  • テンパックス強化ガラス

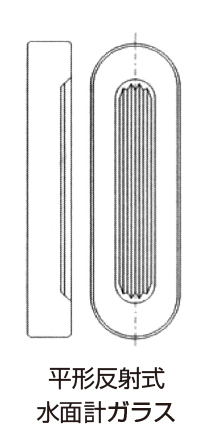

  • 平形反射式水面ガラスの組込の際は、反射溝部を接液側にセットしてください。
  • 平形反射式の場合、液体部が黒色、気体部が銀白色に見えますので、無色透明な液体でも液位が明瞭に識別できます。

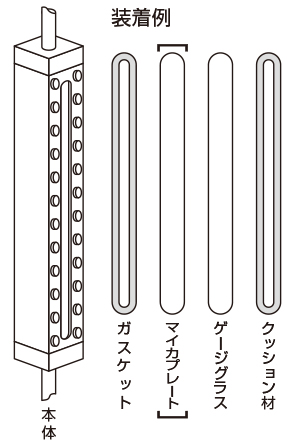

  • スチームの場合は透視式とし、ケミカルの場合はPFAコーティングガラスをご使用になるか、ケミカルと接する面をマイカプレートで保護してください。マイカプレートは天然マイカ(雲母)製で耐腐食性・耐熱性をもち、厚さ0.2㎜、幅・長さはガラスと同じ寸法です。必要な場合はご指示ください。
  • 一枚単位での販売です。
