透明ダクトホース（トータク　トーメイダクト）

イメージ

イメージ

イメージ

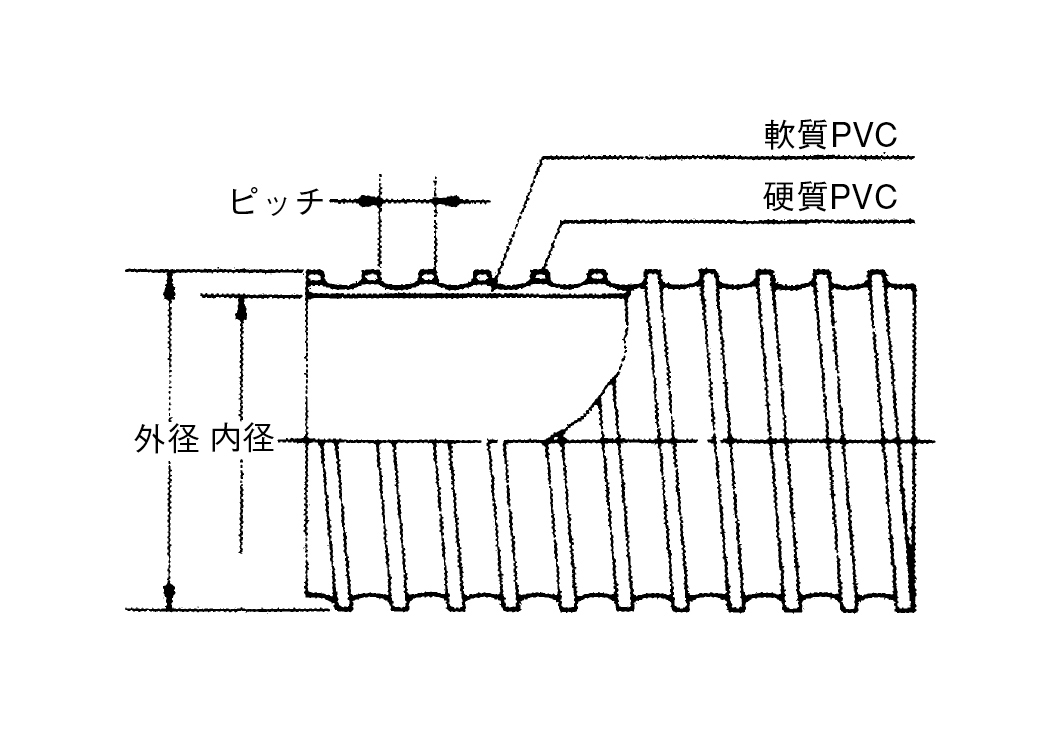

呼称 内径 mm 外径 mm ピッチ mm 参考重量 g/m 定尺 m 許容圧力
（常温）		 許容減圧力
（常温）		 許容曲げ半径
（ホースの中心軸まで）
mm
mm インチ MPa kgf/㎠ kPa mmHg
32 1
1/4		 32.4 38.6 8.4 220 50 0.06 0.6 -66.0 -495 32
38 1
1/2		 37.3 44.5 9.2 295 50 0.06 0.6 -66.0 -495 38
50 2 50.6 60.2 10.0 585 30 0.05 0.5 -66.0 -495 50
65 2
1/2		 62.4 72.0 12.0 645 30 0.04 0.4 -66.0 -495 65
※75 3 76.4 86.4 13.0 755 30 0.04 0.4 -33.0 -248 75
※90 3
1/2		 88.9 99.5 13.5 950 30 0.03 0.3 -33.0 -248 90
※100 4 101.6 112.2 15.0 1020 30 0.03 0.3 -21.5 -161 100
125 5 125.9 138.7 21.0 1350 20 0.02 0.2 -20.0 -150 125
150 6 152.4 164.8 20.0 1670 20 0.02 0.2 -14.5 -109 150
200 8 203.7 217.1 22.5 2190 20 0.01 0.1 -6.0 -45 200

※印のサイズは鋼管に直結できます。

  • 使用温度範囲（℃）
  • −10〜50
  • ※使用温度によって許容圧力は変わります。
  • オール透明で、輸送物の確認ができます。
  • 木工機械の集塵用。粉体、粒体、気体、液体の輸送。
    室内及び工場設備の送・排気用。その他、輸送物の確認を必要とする時。
  • メーカー在庫品。
