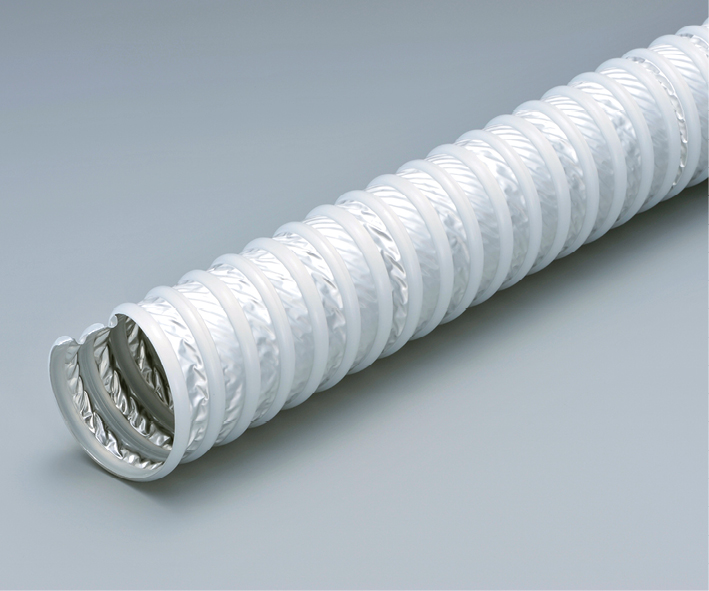

タイフレキホース AP型 100℃以下

イメージ

  • 寸法および特性(品番AP-□)
    呼径
    φ
    内径
    外径
    ピッチ
    許容圧力
    (20℃)
    MPa以下/
    [kgf/㎠以下]
    許容減圧力
    (20℃)
    KPa以下/
    [mmHg以下]
    許容曲げ
    半径
    ㎜以上
    参考
    質量
    g/m
    定尺
    m
    38 38.1±1.0 42.9 11.5 0.06[0.61] -50.0[-375] 60 120 5・20
    50 50.8 +1.5 -1.0 56.4 15.0 0.05[0.51] -40.0[-300] 70 150
    75 76.2 +1.5 -1.0 83.8 23.0 0.04[0.41] -30.0[-225] 80 250
    100 101.6±1.5 110.0 23.0 0.03[0.31] -20.0[-150] 100 380
  • 特殊ラミネート加工のアルミ箔とオレフィン系樹脂により構成された耐熱用のフレキシブルホースです。
  • 特殊ラミネートアルミ箔を内外面オレフィン系樹脂で挟み込むことで気密性に優れています。
  • 柔軟かつ軽量で取り扱い作業性に優れています。
  • 連続使用可能温度は100℃以下です。
  • 用途
    ・気体輸送(温風含む)用
    ・気密性を必要とする送排気用

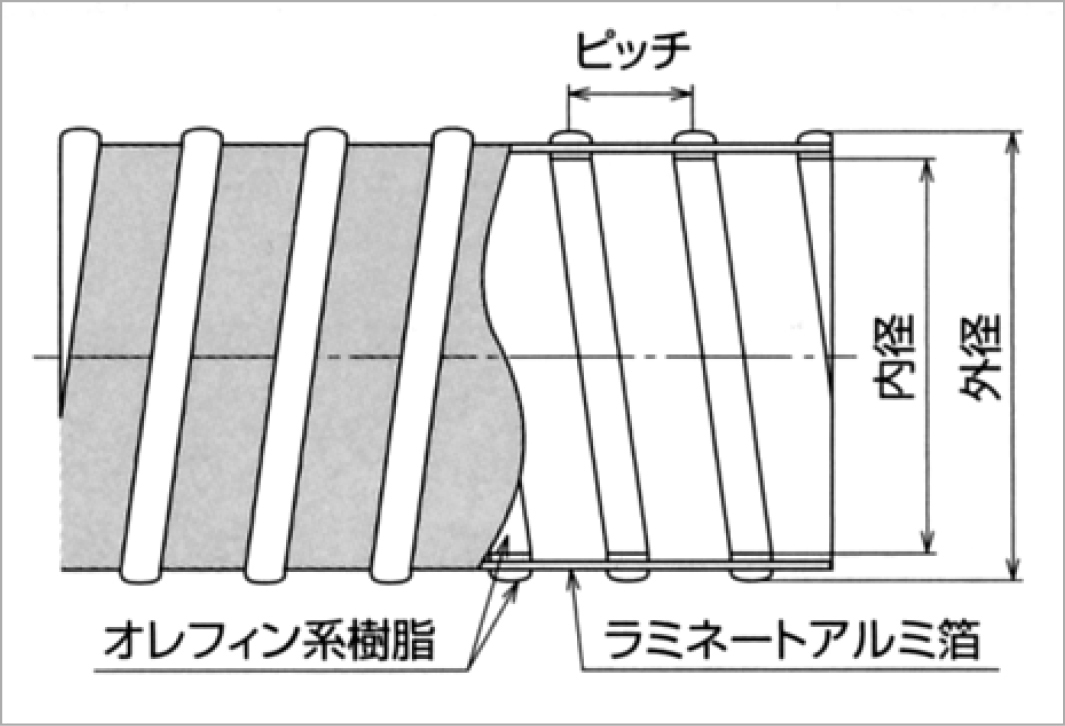

  • 構造(断面図)

    イメージ
