金属平形ガスケット・金属のこ歯形ガスケット

イメージ

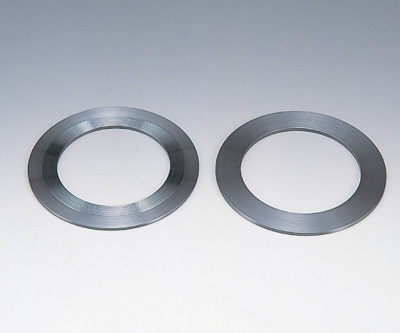

左：金属のこ歯形ガスケット　右：金属平形ガスケット

イメージ

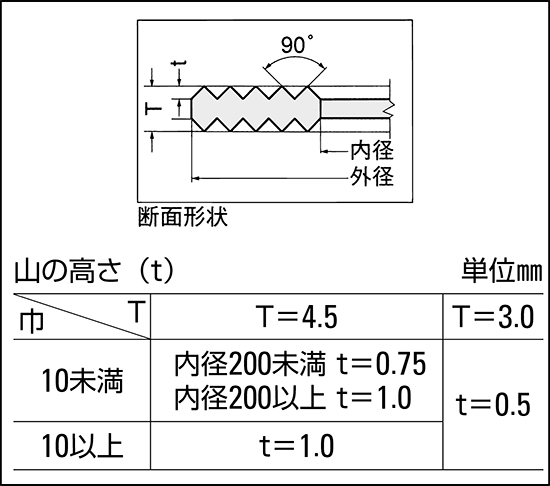

金属のこ歯形ガスケットの形状

名　　称 断面形状 トンボNo. バルカーNo.
金属平形
ガスケット		 イメージ 1850-Pシリーズ 560シリーズ
金属のこ歯形
ガスケット		 イメージ 1890シリーズ 540シリーズ
  • 使用可能範囲
    温度（℃） 金属材質によります。
    圧力 14MPa
  • 用途
    高温、高圧の水蒸気やプロセスラインの塔、槽、熱交換器、バルブボンネットなどに用いられ、平面座、みぞ形、はめ込み形のいずれの継手にも使用できます。
  • 金属平形ガスケット
    平板・丸棒・鍛造品などから、打ち抜きまたは旋盤加工により製作された平形のメタルガスケットです。
    他の形のものに比べて、高い締め付け圧力を必要とします。
  • 金属のこ歯形ガスケット
    平形のメタルガスケットに角度90°の三角形の溝を同心円状に加工した、断面がノコ（鋸）歯形のメタルガスケットです。
    シール性は優れていますが、フランジのガスケット座面に傷がつくことがあります。カンプロファイルガスケットもご検討ください。
    ご要望により、上・下面に膨張黒鉛(耐熱温度400℃)を張ったものも製作できます。

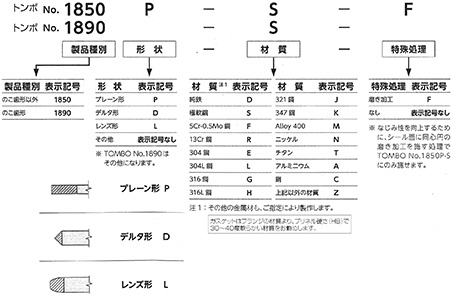

  • ご希望の材質・形状・寸法に製作します。

イメージ

金属材質と使用可能温度

材質 材質記号 最高使用温度〔℃〕 硬さ※1
HB HV
純鉄 D 538 90 －
極軟鋼 S注1 538 120 －
5Cr-0.5Mo鋼 F 649 130 －
13Cr鋼 R 704 170 －
304鋼 E 816 160 －
304L鋼 L 816 150 －
316鋼 G 816 160 －
316L鋼 H 816 150 －
321鋼 J 816 160 －
347鋼 K 816 160 －
アルミニウム A 300 － 40
銅 C 400 － 80
Alloy 400 M 800 （130） －
ニッケル N 760 （120） －
チタン T 800 （140） －

※（　）内は参考値。
注１：プレーン形メタルガスケットで圧延鋼板の場合にはSSと表記します。
注２：硬さHBは鍛造材を材料として用いる場合で、JPI-7S-23「石油工業用リングジョイントガスケット及び溝」に基づいています。HVは鋼板を用いる場合の標準的な硬さです。

  • 参考
    純鉄　じゅんてつ（Soft iron）炭素含有量0.05％まで。軟らかい
    　極軟鋼　ごくなんこう（Low-carbon-steel）炭素含有量0.12％以下
    　炭素鋼　carbon-steel
    　鋼は鉄に炭素（C）が混ざった合金。
    　炭素の量が多くなれば硬くなり、炭素の量が少なくなれば軟らかくなる。
    　ステンレス鋼は鋼にクロム（Cr）、ニッケル（Ni）、モリブデン（Mo）を加えて耐食性を向上させた合金鋼
    　たとえば
    　SUS304は18Cr-8Ni　鋼にクロム量18％　ニッケル量8％
    　SUS304LのLは低炭素ステンレス鋼（LC）の意味で炭素量が少なくなるから軟らかくなる。
    　最高使用温度は融点の60～70％
    　たとえばSUS304の融点は1399℃、その60％が約800℃で最高使用温度
    　アルミニウム Al
    　銅Cu
    　Alloy400＝モネル400Monel=ニッケルNiと銅Cuからなる合金
    　ニッケルNi
    　チタンTi
