膨張黒鉛うず巻形ガスケット

イメージ
トンボNo.1834R-GR-EES

種類 断面形状 装着フランジ トンボNo. バルカーNo.
基本形 断面形状1 みぞ形フランジ グラシールボルテックス
1804-GR		 ブラックタイト
6590
内輪付 断面形状2 はめ込み形フランジ グラシールボルテックス
1804R-GR

ブラックタイト
6592
外輪付 断面形状3 平面座管フランジ グラシールボルテックス
1834-GR		 ブラックタイト
6591
内外輪付 断面形状4 平面座フランジに装着できる
最も信頼性の高いもの		 グラシールボルテックス
1834R-GR		 ブラックタイト
6596
  • 極低温から高温まで使用可能 (温度−270～450℃)
  • フィラー材に膨張黒鉛テープを使用したうず巻形ガスケットです。高温高圧、低温、熱サイクル、温度サイクルなどのある厳しい条件でも、優れたシール性を発揮する高性能なガスケットです。
  • シール性（特にガスシール性）に優れています。
  • 高温でのフィラー材の劣化が少なく、高温高圧条件でも長期間優れたシール性を発揮します。
  • 圧力変動や熱サイクルのある過酷な条件でも優れたシール性を発揮します。
  • 耐食性に優れているため、適切なフープ材質を選定すれば、腐食性流体にも使用できます。
  • 低温条件でのシール性に優れています。
  • 各種産業の配管フランジ、圧力容器、熱交換器、バルブボンネットなどで、特に高温・高圧の蒸気、LNGなど低温用のガスケットとして適しています。
  • 膨張黒鉛が使用できない流体
    区　　　分 使用できない流体名
    酸化性酸 硝酸、濃硫酸、熱硫酸、クロム酸、混酸など
    酸化性塩 硝酸塩、塩素酸塩、次亜塩素酸塩など
    ハロゲン化合物 臭素、フッ素、ヨウ素、二酸化塩素など
    支燃性ガス 酸素（純酸素）
  • １枚単位での販売です。

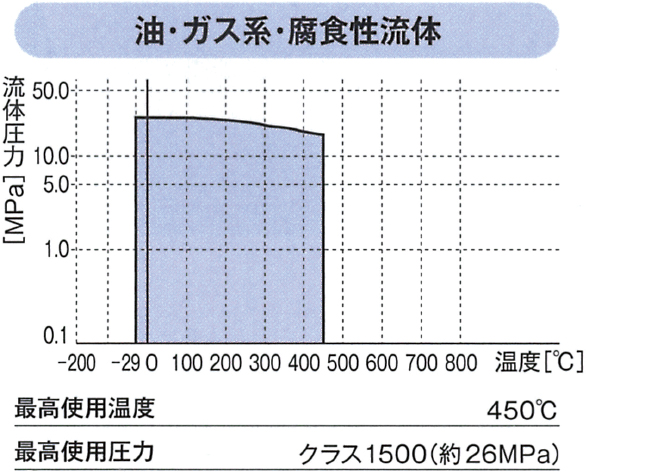

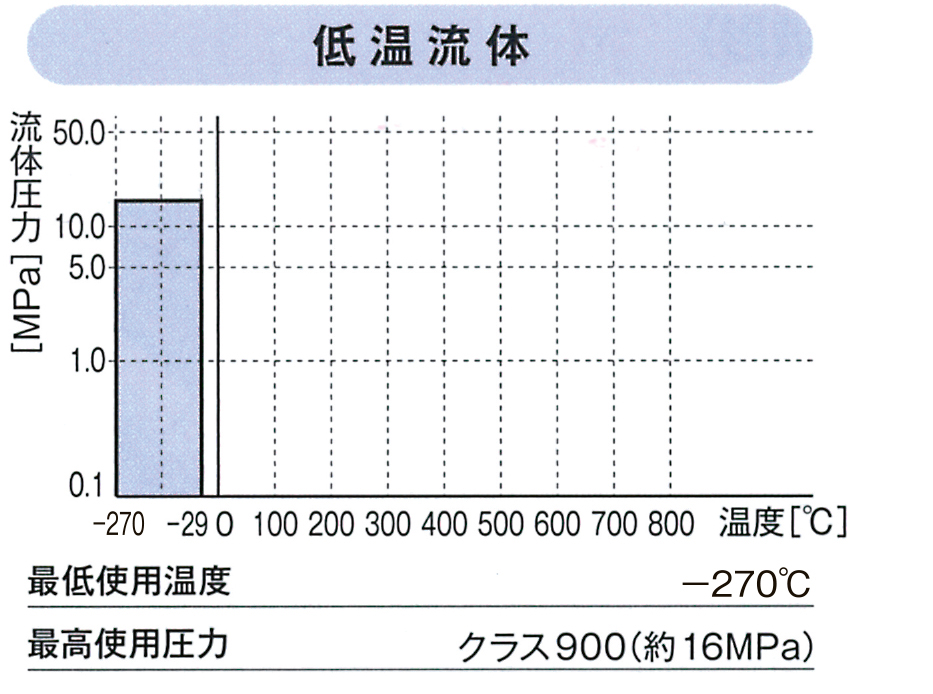

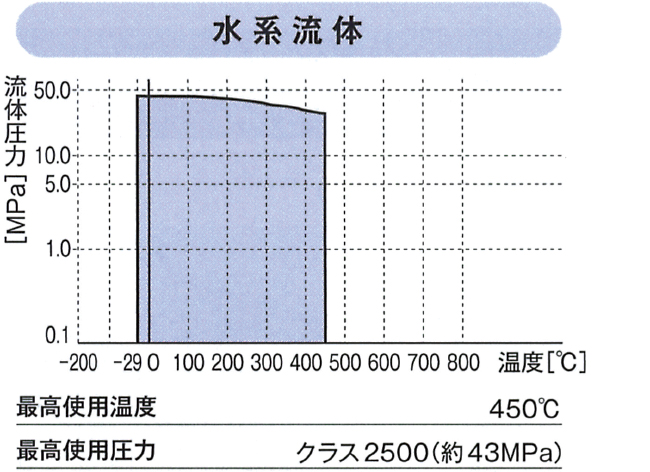

  • トンボ№1834R-GRシリーズ
    イメージ イメージ
    イメージ

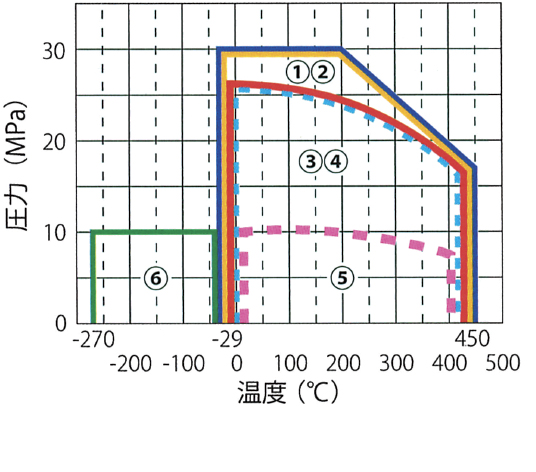

  • バルカー№6590シリーズ
    イメージ
