トンボNo.1995

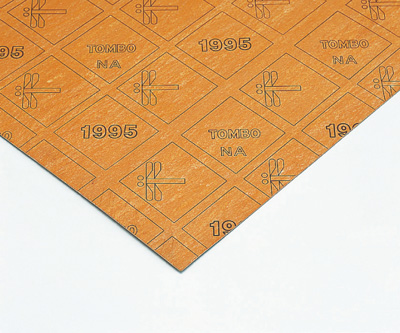

イメージ

厚さ㎜ 幅㎜ 長さ㎜
0.4 1270 1270
0.5 1270 1270
0.8 1270 1270 , 3810
1 1270 1270 , 3810
1.5 1270 1270 , 3810
2 1270 1270 , 3810
3 1270 1270 , 3810
1 2540 3810
1.5 2540 , 3810 3810
2 2540 , 3810 3810
3 2540 , 3810 3810
  • 汎用ジョイントシート。経済性に優れています。（厚さ0.4、0.5は品番No.1995-H）
  • 無機繊維とアラミド繊維に無機充填材を加え、バインダーとして耐油性合成ゴム（NBR）を配合した、茶色のジョイントシートです。比重1.84
  • 可溶性ハロゲン量が少なく、ステンレス鋼フランジに適しています。防食ペースト不要。白色が必要な場合にはトンボNo.1995-Wをご使用ください。
  • 最大3810×3810㎜のシートから大口径のガスケットを継目なしに加工できます。
  • 使用温度　－100～183℃
  • ご希望の形状に裁断いたします。

水系流体油系流体ガス系流体

  • 注意事項
    100℃以上の蒸気、熱水ラインに使用する場合には下記注意事項をお守りください。
  • シート厚さは1.5㎜、形状はリング形を使用してください。
  • 締付面圧は、29.4N/㎜2以上としてください。
  • 0.5MPa以上では、トンボNo.1993を推奨します。
  • メンテナンスが困難な箇所にはうず巻形ガスケットなどを使用してください。
  • 昇温直後に増し締めを行ってください。
  • 昇温後時間が経過してから増し締めしないでください。
    （トンボNo.1995は昇温後、時間が経過するとガスケットが硬化するため。）
  • ガスケットに配管応力がかからないようにしてください。
  • 本ガスケットは、有機質を含んでいますので支燃性ガス（酸素ガス）にはお勧めしません。
