Home > 製品案内 > ガスケット > 膨張黒鉛ガスケット

印刷用のページを表示

トンボNo.1215-A

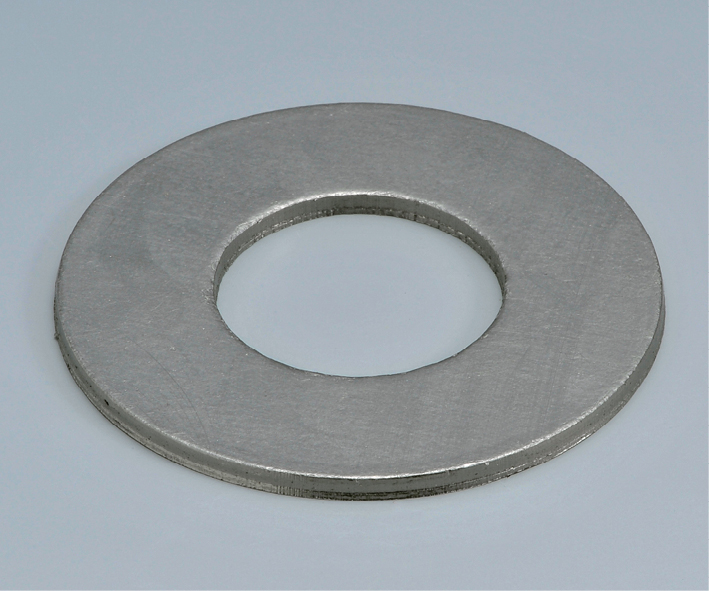

イメージ

イメージ

内部の補強金属板で指先を切ることがありますので、ご注意ください。

厚さ㎜ 316鋼板補強板厚さ㎜ 製作可能なガスケット径
0.8 0.05 φ985　最小幅5
1.6 0.05 φ1480　最小幅5
3 0.05 φ1480　最小幅5
  • ニチアスグラシールガスケットPM-A

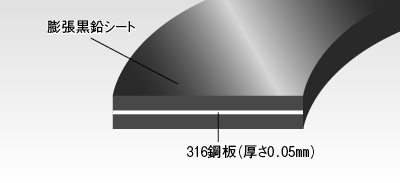

  • 厚さ0.05㎜のステンレス316鋼板の両面に膨張黒鉛シートを貼り合わせたシートを打抜いたガスケットです。
  • 使用温度
    酸化雰囲気　－240～400℃
    非酸化雰囲気　－240～800℃
    酸化雰囲気とは：ガス中に酸素、オゾン、二酸化窒素などの酸化性ガスが多く存在する状態をいいます。大気下は酸化雰囲気にあたります。
    非酸化雰囲気とは：希ガスや窒素、二酸化炭素などで満たされた状態をいいます。
  • 最高使用圧力　5.2MPa
  • 高度なガスシール性が要求される場合には不浸透処理品（トンボNo.1215-AT）があります。膨張黒鉛は結晶層間を膨らませたものであり、空隙が多い構造をしているため、微量なガス漏れを防ぎきれません。
    不浸透処理を行うと耐熱性は下がりますが（最高使用温度：260℃）ガスシール性が向上します。
  • 使用できない流体
    区分 使用できない流体名
    酸化性酸 硝酸、濃硫酸、熱硫酸、クロム酸、混酸など
    酸化性塩 硝酸塩、塩素酸塩、次亜塩素酸塩など
    ハロゲン化合物 臭素、フッ素、ヨウ素、二酸化塩素など
    支燃性ガス 酸素（純酸素）
