スリーシート

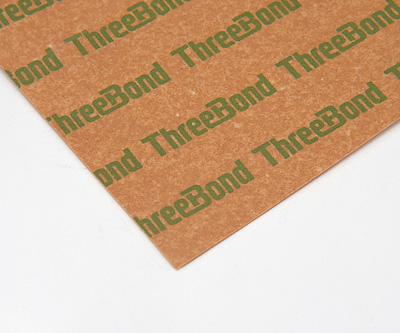

イメージ

  • 粘性体含浸シートガスケット
  • 長くて強じんな繊維質材料に特殊な粘性体を含浸させてあります。
    接合面にはさみ締付加圧すると、含浸された粘性体が表面ににじみ出し接合面の凹凸をまんべんなく充填し、液状ガスケットと同様な効果により接合面からの漏れを防止します。
  • 粘性体がにじみでることにより漏洩防止効果が発揮されるので、締付後約30分放置後、機械を作動するようにしてください。
  • 油類に対して優れた耐性をもちます。
    ただし、高圧ガス、高熱水、蒸気には使用できません。
  • 製造元㈱スリーボンド。
  • すべての品番を在庫しています。品番をご指示ください。
  • m単位でカットいたします。
  • ご希望の形状に打抜加工いたします。
面圧タイプ 品番 厚さ㎜ 幅㎜ 長さm 重量
kg/ｍ		 使用
温度範囲		 締付面圧
基準		 特長 印刷の
マークの色
高面圧用
H型		 210H 1 1000 25 0.83 −40～180℃ 16～25MPa 高い締付面圧ではじめて粘性体がにじみでてくるように考慮されてありS型よりも硬く耐熱性もすぐれています。 ミドリ色
206H 0.6 1000 25 0.50
203H 0.3 1000 25 0.26
中面圧用
S型		 210S 1 1000 25 0.82 −40～150℃ 8～16MPa 中面圧用で用途の広い標準タイプのスタンダード品です。 紺色
206S 0.6 1000 25 0.52
203S 0.3 1000 25 0.28
201S 0.1 1000 50 0.10
低面圧用
T型		 210T 1 1000 25 0.86 −40～100℃ 4～8MPa S型よりも低い締付面圧でも粘性体がにじみでてくるように考慮されています。 オレンジ色
206T 0.6 1000 25 0.52
203T 0.3 1000 25 0.27
超低面圧用
F型		 210F 1.15 980 25 0.96 −40～100℃ 3～8MPa 極めて低い締付面圧でも粘性体がにじみでてくるように考慮されてあり面圧が不均一で低い接合面でも効果を発揮します。 マークなし
206F 0.60 980 25 0.49
204F 0.40 900 25 0.29
202F 0.22 1000 25 0.16

種類

項目		 H型 S型 T型 F型
シートに印刷されているマークの色 ミドリ 紺 オレンジ マークなし
耐性 蒸気 × × × ×
温水 95℃ ○③ ○③ ○③ ○③
酸・アルカリ ○③ ○③ ○③ ○③
ガソリン 45℃ ○③ ○③ ○③ ○③
溶剤 ○④ ○④ ○④ ○④
LPG × × × ×
ガス 気体 × × × ×
フレオン 耐寒 × × × ×
油 ASTM＃3
ゴム膨潤油＃2		 ◎① ◎① ◎① ◎①
耐熱油 150〜200℃ ○③ ○④ △ △
  • ①〜⑤の表示は数字の小さい方が優れていることを示します。
  • △印は条件によっては使用が可能であることを示します。
  • ×印は使用不可能を示します。
