トンボNo.1120

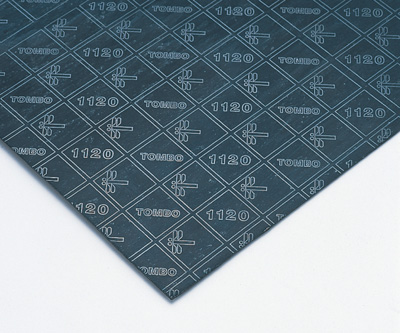

イメージ

厚さ㎜ 幅㎜ 長さ㎜
0.4 1270 1270
0.5 1270 1270 , 3810
0.8 1270 1270 , 3810
1 1270 1270 , 3810
1.5 1270 1270 , 3810
2 1270 1270 , 3810
3 1270 1270 , 3810
1 2540 3810
1.5 2540 3810
2 2540 3810
3 2540 3810
  • 高性能ジョイントシート。
  • 膨張黒鉛を主成分とし、アラミド繊維で補強した黒色のシートガスケットです。バインダーに耐油性ゴム（NBR）を使用しています。比重1.53
  • 使用温度　−200～260℃
  • 特徴
    −200℃の低温から最高温度260℃（1MPa）まで使用できます。
    2MPaの飽和蒸気に使用できます。
    最大外径φ2520、特殊形状にも対応できます。
    傷がつきにくく、柔軟性に富んでいます。
    膨張黒鉛の弾性により、増し締めが可能です。ただし、高温下では許容締付面圧が低下するため、温度が高い状態での増し締め（ホットボルディング）はできません。
    可溶性ハロゲン量が少なく、ステンレス鋼フランジにも使用できます。
    防食ペースト不要。
  • 用途
    各種配管のフランジ・バルブ・機器等のガスケット
  • トンボNo.1120が使用できない流体
    区　分 使用できない流体名
    酸化性酸 硝酸、濃硫酸、熱硫酸、クロム酸、混酸など
    酸化性塩 硝酸塩、塩素酸塩、次亜塩素酸塩など
    ハロゲン混合物 臭素、フッ素、ヨウ素、二酸化塩素など
    支燃性ガス 酸素（純酸素）
  • ご希望の形状に裁断いたします。
  • LNGなどの低温流体には、特殊処理を施したトンボNo.1120-LNを推奨します。

水系流体油系流体ガス系流体
