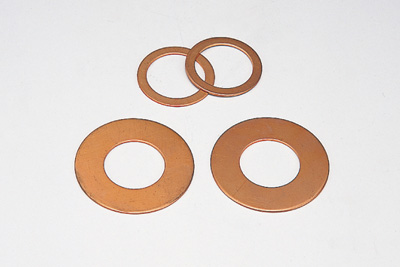

銅リング

イメージ

  • 銅板を打抜加工したものです。
  • 材質C-1100P(JIS H 3100)
  • 各種サイズを在庫しています。下表をごらんください。
  • ご希望のサイズでの製作も可能ですが、納期・ロットを必要とします。お問合せください。

銅リング標準寸法 呼び「内径×外径×厚さ」単位㎜

2×6×1
2×10×1
4×6×1
4×10×0.5
4×10×1
4×12×0.5
5×8×1
5×9×1
5×10×1
5×11×0.5
5×11×1
5×12×1
5×14×1
5×14×2
5×17×1
5×17×2
5×18×1
5×18×2
5×20×1
6×10×1
6×11×1
6×12×1
6×13×1
6×14×1
6×14×1.5
6×15×1
6×15×2
6×17×1
6×17×2
6×17×3
6×18×1
6.5×12×1.5
7×10×1
7×12×1
7×13×1
7×14×1
7×15×1
8×12×1
8×13×1
8×13×1.5
8×14×1
8×14×1.5
8×16×1
8×20×1
8×25×1
8.4×17×2
8.5×14×1
8.5×14×2.5
8.5×16×1
9×13×1
9×14×1
9×15×1
9×16×1
9×17×1
9×18×1
10×13×1
10×14×1
10×14×1.5
10×15×1
10×15×1.5
10×16×1
10×16×1.5
10×17×1
10×18×1
10×18×2
10×19×1.5
10×20×1
10×20×2
10×22×1
10×23×1
10×30×1
10.5×16×1
11×14×1
11×16×1
11×17×1
11×18×1
11×18×2
11×19×1
11×20×1
11×21×1
11×22×1
12×16×1
12×16×1.5
12×17×1
12×18×1
12×18×1.5
12×18×2
12×19×1
12×20×1
12×20×1.5
12×21×1
12×25×1
12×27×1
12×28×1
12×30×1
12.5×17×1
12.5×18×1
13×16×0.5
13×17×1
13×18×1
13×19×1
13×19×1.5
13×20×1
13×20×1.5
13×23×1
13×23×2
13×27×1
13×30×1
14×15.5×1
14×16×1
14×17×1
14×18×1
14×18×1.5
14×19×1
14×19×1.5
14×19.5×1.5
14×20×1
14×20×1.5
14×20×2
14×21×0.5
14×21×1
14×22×1
14×23×1
14×24×1
14×25×1
14×25×2
14×30×2
14.5×19×1.5
14.5×20×1
15×19×1
15×20×1
15×21×1
15×23×1
15×24×1
15×24.5×1
15×25×1
15×27×1
15×28×0.5
15×30×1.5
15×31×1.5
15.5×22×2
16×20×1
16×20×1.5
16×22×1.5
16×23×1
16×24×1
16×25×1
16×27×1
16×28×0.5
16.5×22×1
16.5×22×1.5
16.5×24×1
16.5×25×1.5
16.8×23×1
17×20×1
17×21×1
17×21×1.5
17×22×1
17×23×1
17×24×1
17×25×1
17×26×1
17×26×2
17×27×1
17×28×1
17×30×1
17×30×2
18×21×1
18×22×1
18×22×1.5
18×24×1
18×24×1.5
18×25×1
18×26×1
18×26×2
18×27×1
18×27×1.5
18×28×1
18×29×2
18.5×28×1.5
19×22×1
19×26×1
19×26×2
19×27×1
19×28×1
19×30×1
19×32×1
19×32×2
20×25×1
20×25×1.5
20×26×1
20×27×1
20×27×1.5
20×27×2
20×28×1
20×29×1
20×30×1
20×32×1
20×32×1.5
20×36×1
20.5×28×0.6
20.5×28×1
20.5×28×1.5
21×26×1
21×26×1.5
21×26×3
21×27×1
21×28×0.3
21×28×0.5
21×28×1
21×28×2
21×29×1
21×30×1
21×31×1
21×32×1.5
21×36×2.5
21.5×34×2
22×26×1
22×26.5×2
22×27×1
22×27×1.5
22×28×1
22×28×1.5
22×28×2
22×28×3
22×29×1
22×29×1.5
22×30×1
22×30×1.5
22×30×2
22×32×1
22×36×1
22×39×1
22×39×1.5
22.3×26.8×1.5
23×25×1
23×26×1
23×30×1
23×30×1.5
23×31×1
23×31×1.5
23×32×1
23×33×1
23×34×1
23×36×1
23×39×1.5
23×40×1
23×40×1.5
24×29×1.5
24×30×1
24×31.5×2
24×32×1
24×32×1.5
24×32×2
24.5×34×0.6
24.5×34×1
24.5×34×1.5
24.5×35×1
24.5×36×2
25×30×0.5
25×30×1
25×30×1.5
25×32×0.3
25×32×0.5
25×32×1
25×32×2
25×34×1
25×34×1.5
25×36×1
25×36×2
25×40×1
25×50×1
25×50×3
25.5×33.5×1.5
26×32×1
26×33×1
26×34×2
26×35×1
26×38×1
26×50×1
27×31×1
27×34×1
27×36×1
27×37×1
27×38×1
28×34×1
28×36×1
28×36×2
28×37×1
28×40×2
29×34×1
29×36×1
30×36×3
30×37.5×2
30×39×1
30×40×3
32×40×1
32×41×1
32×42×1
33×45×1
34×45×1
35×42×1
36×46×2
37×47×2
37×48×1
37×55×1
39×65×1
40×49×2
40×52×1
