カンプロファイルガスケット

イメージ

対照表

表層材 ニチアストンボNo. バルカーバルカーNo.
膨張黒鉛 1891-GR 6540H
PTFE 1891-TF 7540H
1000℃
高温用シート		 1891-NM HR540H
  • ボルテックスガスケットと同等のシール性を有し、本体のみで使用可能です。狭いガスケット幅でも設計できるので、熱交換器や圧力容器などの機器に適しています。

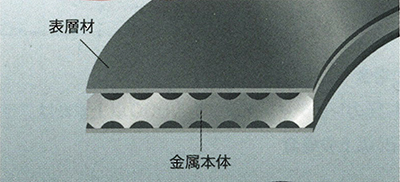

  • 特殊溝形状を刻んだ金属リングの両面に、膨張黒鉛シートやPTFEシートを貼り合わせたガスケットです。凸部の形状をフラットにし、フランジへのダメージを大幅に低減した構造が特徴です。
  • 熱サイクルのある厳しい条件でも使用可能で、低締付力でも優れたシール性を発揮します。
  • うず巻形ガスケットと比べ、ハンドリング時バラケの心配がない、内外輪の必要性がなくコンパクトに設計できるといったメリットがあります。
  • カンプロファイルの名称はドイツ語のKammprofil カムプロフィール（直訳すると「くし歯形状」）に由来します。

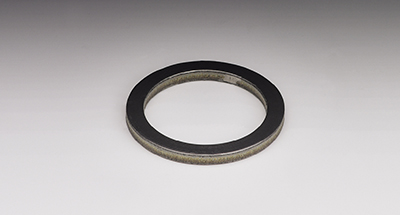

  • トンボ№1891-GR

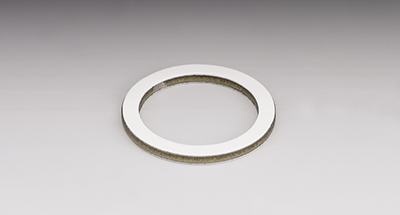

  • トンボ№1891-TF

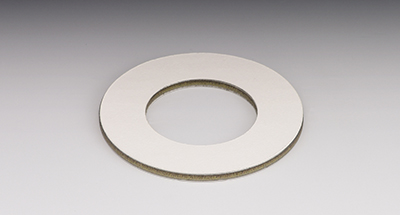

  • トンボ№1891-NM

ガスケット厚さ㎜ 2.3 4 5
製作可能範囲 内径 10〜690.0 20.1〜3980.0
外径 20〜700.0 30.1〜4000.0
製品本体幅 標準幅注１ − 10、13、15、20
製作可能幅 10〜20 外径φ30.1〜φ50.0：5〜15
外径φ50.1〜φ100.0：8〜20
外径φ100.1〜φ4000.0：10〜30
標準金属本体材質 304鋼、316L鋼
標準ハンガー材質 304鋼
構造注２ 基本形、ハンガー付タイプ、枝付タイプ、外輪付タイプ

注１：生産効率上、推奨している幅です。
注２：カンプロファイルガスケットは「全面座用のポルト穴付」や「異形（トラック形、楕円形など）」は製作できません。

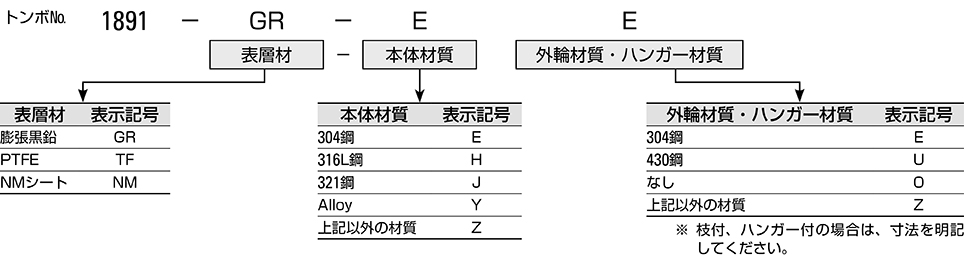

  • ニチアスの表示方法
