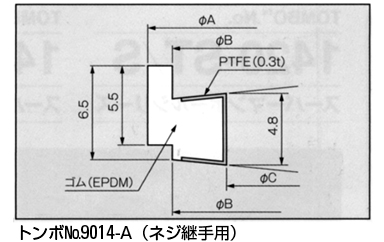

トンボ№9014-Aサニクリーンガスケット　ネジ継手用 黒 EPDM

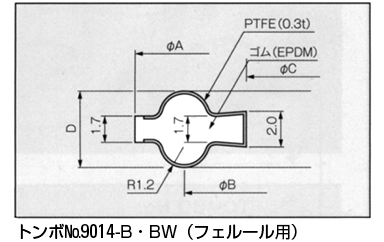

トンボ№9014-Bサニクリーンガスケット　フェルール用 黒 EPDM
トンボ№9014-BWサニクリーンガスケット　フェルール用 白 EPDM食品衛生法

イメージ

呼称寸法
サイズ
（インチ）		 トンボ　No.
9014-A（ネジ継手用）[㎜] 9014-B・BW（フェルール用）[㎜]
φＡ φＢ φＣ φＡ φＢ φＣ D
8A − − − 34.0 27.5 10.5 5.0
10A − − − 34.0 27.5 14.0
15A − − − 34.0 27.5 17.5
1B 32.5 29.2 23.0 49.5
(49.0)		 43.5 23.1 5.3
1 1/2B 46.0 42.7 35.6 49.5
(49.2)		 43.5 35.8
2B 59.5 56.2 47.8 63.0
(62.5)		 56.5 48.0
2 1/2B 73.0 69.9 59.5 76.5 70.5 59.7
3B 86.5 82.6 72.1 90.0 83.5 72.3
※3 1/2B − − − 105.0 97.0 85.2
4B 112.5 108.3 97.6 118.0 110.0 97.8

BタイプとBWタイプでは基準寸法が異なるサイズは、（　）数値でBWタイプの基準寸法を示す。 ※3 1/2BはBタイプのみである。

  • 弾力性を持ったゴム製サニタリーガスケットの表面を、耐薬品性、耐熱性および耐汚染性に優れたPTFE樹脂フィルムで覆ったサンドイッチ型の複合ガスケットです。
  • 食品衛生法・食品・添加物等規格基準に適合
    （昭和34年厚生省告示第370号の第3のDの2:接液面PTFE）
    （昭和34年厚生省告示第370号の第3のDの3:母材EPDM）
    FDA(アメリカ食品医薬品局)に適合
    USP(米国薬局方)に適合　（薬局方とは医薬品に関する品質規格書）
  • 使用温度範囲　−40〜150℃
    最高使用圧力　1.0MPa
  • 洗浄作業（サニテーション）時に使用される熱水・酸・塩基による表面劣化が生じません。
  • 液体の付着、浸透が少ないので、フレーバーチェンジ注時のサニテーション工程・時間の短縮が期待できます。
  • ※使用方法は従来のゴム製サニタリー配管用ガスケットと同様に簡単ですが、増し締め作業が必要です。
  • 注：フレーバーチェンジ…製品充填ラインなど、何種類かの飲料を共用されている生産ラインで生産品目を変更すること。

トンボNo.9014-Aサニクリーンガスケット　ネジ継手用トンボNo.9014-BWサニクリーンガスケット　フェルール用
