トンボNo.9019-Z 電気絶縁スリーブ

イメージ

イメージ

イメージ

呼び寸法

d1

D1

L1

D2

対応規格

M-10用

10.1

11.6

21

22

5K 10A~25A

M-12用

12.5

14.1

28

25.5

5K 32A~65A

10K 10A~20A

M-16用

16.5

18.1

32

32

5K 80A~150A

10K 25A~100A

M-20用

20.5

22.1

44

39.2

5K 200A~300A

10K 125A~200A

M-22用

22.6

24.2

45

43

5K 350A~500A

10K 250A~350A

M-24用

24.6

26.2

52

47

10K 400A~500A

  • 金属接触となるボルト部分とワッシャ部分を一体にしたETFEで、絶縁を行います。(~70℃)
  • 用途
    電気防食配管の絶縁
    異種金属間での電流発生防止
  • 主な使用箇所
    ビル設備配管、浄水場、汚泥処理場、消防設備
  • 市販のボルトが使えます。
    絶縁スリーブが一体型になっているため、市販の六角ボルトに、はめ込むだけで、絶縁ボルトとして使用できます。六角ボルトと組合せるだけですので、六角ボルト、ナットの材質を選びません。
  • 組込がより簡単になりました。
    絶縁スリーブと絶縁ワッシャの一体型構造のため、ワッシャの取付忘れがありません。また、一体型構造のため、取付後のスリーブのずれもなく、ワッシャは片側のみで絶縁できます。
  • 1個単位での販売です。

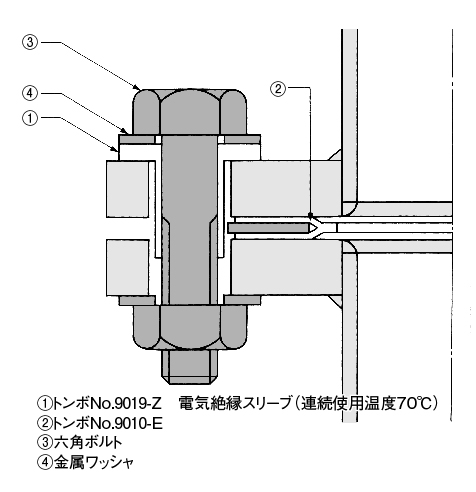

構造

  • トンボ№9019-Z 電気絶縁スリーブ
    ワッシャ一体型絶縁スリーブで、材質は、電気絶縁性に優れた、フッ素樹脂(ETFE)を使用しています。圧縮強さ500kgf/㎝2、材料のETFEの耐熱温度120℃(連続使用温度70℃)以下にて使用してください。
  • トンボ№9010-E
    電気絶縁性に優れた、ナフロンPTFEクッションガスケット、トンボ№9010-Eまたは№9010-A5をご使用ください。
  • 六角ボルト・ナット
    市販のボルト・ナットをご使用ください。ただし絶縁ワッシャの厚みが5㎜ありますので、ボルト長さは、長めにご用意ください。
  • 金属ワッシャ
    絶縁ワッシャ部保護のためにも、ボルトと同材質の金属ワッシャを、取付けてください。
